Spesifikasi Motherboard p3f

SPESIFIKASI MOTHERBOARD Di motherboard terpasang berbagai jenis slot untuk menghubungkan dengan perangkat keras atau komponen-komponen komputer seperti prosesor, RAM, kartu grafis, Hard Drive atau hardisk, DVD Drive, Keyboard, mouse dan lain-lain. Pada dasarnya motheboard adalah komponen komputer yang membuat segala komponen di kompoter dapat bekerja bersama-sama. Di

bawah

ini

contoh

gambar

motherboard

:

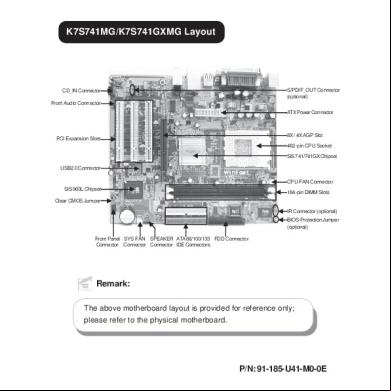

Setiap Motherboard memiliki kumpulan chip dan yang mengendalikannya disebut sebagai chipset. Ketika sebuah motherboard baru dikembangkan, motherboard tersebut umumnya telah menggunakan chipset baru. Motherboard baru menawarkan kemampuan lebih efesien dan lebih cepat dari sebelumnya. Motherboard diproduksi dalam beragam ukuran, beberapa dibuat spesifik untuk merek sistem tertentu. Namun kebanyakan mobo modern dibuat untuk siap dipasang ke berbagai macam ukuran casing. Mobo dipasang didalam casing dengan menghadap ke arah sisi casing yang mudah dibuka, dan dikencangkan dengan menggunakan sekrup.

Pengelompokkan Motherboard Motherboard dikelompokkan ke dalam berbagai kategori berdasarkan bentuk dasar dan ukuran motherboard. Adapun pengelompokkan motherboard dapat anda baca pada daftar berikut, - ATX biasanya berukuran 12 inch x 9.6 inch atau sekitar 305 mm x 244 mm - Micro ATX biasanya berukuran 9.6 inch x 9.6 inch atau sekitar 244 mm x 244 mm - FlexATX biasanya berukuran 9.0 inch x 7.5 inch atau sekitar 229 mm x 191 mm - Mini ITX biasanya berukuran 6.7 inch x 6.7 inch atau sekitar 170 mm x 170 mm Dalam sebuah motherboard terdapat sebuah chipset yang merupakan sirkuit inti pada sebuah motherboard. Pada umumnya produsen chipset dan motherboard berbeda alias masing-masing memiliki produsen tersendiri, bukan berasal dari satu produsen yang sama. Sebagai contoh, Intel tidaklah memproduksi motherboard bersamaan dengan chipset yang mereka produksi. Biasanya mereka membeli merk tertentu dari

motherboard untuk digandeng bersamaan dengan chipset yang mereka produksi misalnya membeli motherboard merk Gigabyte, Biostar ataupun ASUS. Komponen Utama Motherboard Adapun komponen yang terdapat pada sebuah motherboard diantaranya : Power connector Merupakan penghubung yang penting yang menghubungkan motherboard dengan power supply. Socket alias slot prosesor Ada beberapa jenis slot untuk menaruh prosesor Anda. Model awal yang paling pertama muncul adalah ZIF alias Zero Insertion Force yang dikenal dengan nama socket 7 yang memiliki 7 pin. Juga terdapat socket 370 yang mirip dengan socket 7 hanya saja seperti tersirat pada namanya, socket 370 memiliki 370 pin. Memori socket Terdapat 2 macam socket memori yang ada di pasaran yakni DIMM dan SIMM. Ada pula jenis terbaru yakni Rambu-DRAM tapi belum banyak digunakan. Standby Power LED Merupakan sebuah indikator mengenai power pada motherboard. LED akan menyala saat mendeteksi stand by power yang menjadi reminder supaya Anda mematikan power sebelum anda mematikan ataupun menghidupkan komputer anda. Port mouse Merupakan sebuah penghubung berwarna hijau dan memiliki 6 buah pin untuk menghubungkan dengan mouse. Port Parallel dan Serial Merupakan port yang dapat dipergunakan untuk berbagai macam fungsi. Pada motherboard bertipe AT, port serial dan parallel tidak menyatu melainkan dihubungkan dengan kabel. Sedangkan pada motherboard dengan tipe ATX, baik port parallel maupun port serial semuanya telah terintegrasi dalam satu motherboard. Port RJ-45 Merupakan port yang memiliki 25 buah pin dan berfungsi untuk menghubungkan penghubung Network via sebuah pusat jaringan. Port USB Merupakan port yang tersedia untuk menghubungkan motherboard dengan perangkat USB 2.0. Port VGA alias port Video Graphic Adaptor Merupakan port yang memiliki 15 buah pin untuk monitor VGA ataupun perangkat VGA lainnya. Keyboard connector Merupakan sebuah penghubung penting. Terdapat 2 macam penghubung yang menghubungkan keyboard dengan motherboard yakni penghubung serial dan penghubung PS/2. Konektor serial dan atau merupakan tipe AT biasanya berbentuk bulat lebih besar

dari model PS/2 dengan 5 buah lubang pin. Sedangkan penghubung PS/2 memiliki 6 buah lubang pin dengan diameter yang lebih kecil dibanding model serial atau model AT. Baterai CMOS Merupakan baterai yang memiliki fungsi untuk memberikan tenaga kepada motherboard saat mengenali konfigurasi BIOS yang tengah terpasang ketika motherboard tidak mendapat listrik langsung dari power supply. Chipset Bagian pertama dan terpenting dari sebuah motherboard adalah chipset, yang berfungsi sebagai penghubung antarmuka antara processor dengan macam-macam komponen eksternal dan buses. Jenis chipset inilah yang dapat menentukan dan menilai fitur dan kemampuan sebuah motherboard. Ada dua kelompok chipset yang umum kita temui di pasaran. Kelompok chipset intel, yang hanya bisa digunakan untuk U Intel, dan chipset AMD untuk processor keluaran AMD. Kedua kelompok ini pun terbagi lagi kepada berbagai macam jenis generasi chipset yang terus berkembang. Socket/U Slots Socket adalah tempat “bersemayamnya” processor pada motherboard. Sama seperti chipset, socket ini pun terbagi kepada berbagai macam jenis, tergantung dari jenis processor yang didukungnya. Basic Input Output System (BIOS) Chip BIOS adalah adalah sebuah chip yang menyimpan perangkat lunak untuk mengontrol hardware dan berfungsi sebagai interface antara hardware dan operating system (OS). BIOS digunakan oleh komputer untuk mempersiapkan prosess booting (startup) dan mengecek kesiapan sistem dan hardware sebelum komputer dijalankan. Complimentary Metal Oxide Semicondutor (CMOS) Battery CMOS adalah sebuah baterai yang mensupply power pada sebuah memory kecil pada motherboard yang berfungsi untuk menyimpan settingan konfigurasi komputer, waktu, dll. CMOS menjaga agar kita tidak perlu mengkonfigurasi hal-hal tersebut setiap kali kita menyalakan komputer Memory Slots Slot yang berbentuk agak panjang dan ramping ini berfungsi sebagai tempat diinstallnya Random Access Memory (RAM). Di era komputer modern, hampir semua mobo mempunyai setidaknya dua slot RAM, bahkan pada spesifikasi komputer high-end ada motherboard yang dilengkapi sampai 6 slot RAM. VGA Slots (Graphic Card Slot) Slot ini berfungsi untuk menginstall komponen graphic card(video card) . Pada komputer modern, umumnya berupa slot dengan interface PCI-Express. Pada motherboard highend bisa menampung sampai 3 slot graphic card. Expansion Slots Expansion slot berfungsi untuk memasang perangkat tambahan seperti Sound Card, LAN Card,dll.

Storage Drive Connector Fungsinya untuk menghubungkan perangkat penyimpanan data seperti Harddisk Drive, Optical Drive, SSD, dan perangkat storage external. Biasanya berupa interface S-ATA (Serial Advanced Technology Attachment) /ATA. Port-port lain Selain slot-slot diatas, ada beberapa port pada motherboard yang fungsinya sangat esensial seperti: - Port power 24 Pin/20 Pin – untuk menghubungkan mobo dengan power supply unit (PSU). - Port Power 4 Pin/6 Pin – untuk menyalurkan daya ke processor. - Port untuk tombol power/reset pada bagian depan casing. - Port untuk konektor Front USB dan Front Audio. Disamping sejumlah slot dan port diatas, ada pula bagian dari motherboard yang menghadap ke luar casing dan dapat diakses dari luar. Bagian ini disebut Back I/O, biasanya terletak pada posisi samping sebuah mobo, dan menghadap ke belakang dari casing anda.

Back ini mempunyai beberapa konektor yang lazim ditemui diantaranya : - PS/2 Port – Port untuk menghubungkan mouse/keyboard. - USB Port – Port menghubungkan peripheral dengan interface USB. - S/PDIF Port – Menghubungkan konektor audio S/PDIF - RJ-45 Lan Port – Menghubungkan kabel jaringan LAN - Audio Port – Menghubungkan mobo ke sistem audio/ speaker. - Dan lain-lain. Tips Memilih Motherboard Apapun kebutuhan anda menggunakan sebuah komputer, ketika memilih sebuah motherboard, hal yang paling penting untuk dicermati adalah kompatibilitas. Pastikan motherboard anda kompatibel dengan perangkat keras komputer lain pada spesifikasi yang anda rencanakan. Selain itu, cermati pula bagaimana dan garansi yang diberikan dari vendor motherboard pilihan anda. Beberapa vendor yang sudah diakui baik dalam terhadap motherboard antara lain ASUS, Gigabyte, dan MSI. Namun biasanya semua tergantung preferensi masingmasing.

RAM Fungsi dan Jenis RAM Komputer RAM adalah singkatan dari Random Access Memory yang memiliki fungsi sebagai tempat penyimpanan data atau instruksi program sementara pada suatu komputer. Data pada RAM bersifat sementara, yang artinya jika komputer atau laptop di matikan maka data tersebut yang ada pada RAM juga akan terhapus. RAM biasa juga disebut dengan Memory, karena pada dasarnya memang memori penyimpanan data seperti penjelasan diatas. Pengertian dan Fungsi RAM

Fungsi RAM adalah untuk mempercepat kecepatan komputer, namun perlu dicatat bahwa RAM bukanlah komponen utama yang dapat mempercepat kinerja komputer atau laptop. RAM mampu membantu proses kinerja processor untuk mengolah data. Semakin besar ukuran RAM tentu akan semakin baik dalam prosesnya. Ada macam-macam ukuran RAM, diantaranya adalah RAM ukuran: 2GB, 4GB, 16GB, 32GB, 64GB, dan lain sebagainya. Dan ada juga beberapa jenis RAM, mulai dari RAM DDR 2, DDR 3, DDR 4, dan yang terbaru adalah RAM DDR 5. Menurut pengalaman saya, semakin tinggi jenis RAM maka harganya semakin murah, namun justru performanya semakin baik. Namun tak semua komputer dapat mendukung ukuran RAM yang besar. Biasanya pada mainboard suatu komputer membatasi jumlah maksimal RAM yang bisa diterapkan. Tak cuma mainboard, kadang juga ada Sistem Operasi yang membatasi ukuran memori. Jenis RAM pun sama, jadi misalnya RAM DDR 3 maka hanya bisa dipasangkan oleh mainboard yang mendukung RAM DDR3. Saya pernah salah membeli, dan walhasil harus ditukarkan lagi agar tak sia-sia. :D Dan satu lagi, jumlah slot RAM yang bisa dipasangkan pada laptop atau komputer pun berbeda. Ada laptop maksimal RAM yang bisa dipasangkan adalah satu slot, namun ada juga yang mendukung hingga tiga slot memori. Jadi misalnya ingin jumlah RAM sebesar 8GB, bisa pasang 2 slot 4GB.

Berikut ini adalah spesifikasi memory RAM dari DDR, DDR2 hingga DDR3 :

1. RAM DDR 1

DDR Nama memory

: DDR SDRAM

Chip memori (IC)

: TSOP (Thin Small-Outline Packege)

Tipe modul

: DIMM (Dual In-Line Memory Module)

Tipe memory : PC2100, PC2700, PC3200, PC3500, PC3700, PC4000, PC4200,PC4400, PC4500, PC4800, PC5000 Speed memory : 266Mhz, 333MHz, 400MHz, 433MHz, 466MHz, 500MHz,533MHz, 550MHz, 566MHz, 600MHz, 625MHz Bus speed memory : 133MHz, 166MHz, 200MHz, 216MHz, 233MHz, 250MHz,266MHz, 275MHz, 283MHz, 300MHz, 313MHz Kapasitas memory Jumlah pin Voltase modul Jumlah notch Posisi notch 2. RAM DDR 2

: 128 MB, 256MB, 512 MB, 1 GB : 184 pin (92-pin di setiap sisinya) : 2.5v : 1 Notch (kaki RAM) : Terletak sedikit ke arah sisi kanan

Nama memory

: DDR 2 SDRAM

Chip memori (IC)

: BGA (Ball Grid Away)

Tipe modul

: DIMM (Dual In-Line Memory Module)

Tipe memor PC8800, PC9000

: PC3200, PC4300, PC5300, PC6000, PC6400, PC8000,

Speed memory : 400 MHz, 533 MHz, 667 MHz, 750 MHz, 800 MHz, 1000 MHz,1100MHz, 1120MHz Bus speed memory MHz, 560MHz

: 266 MHz, 333 MHz, 375 MHz, 400 MHz, 500 MHz, 550

Kapasitas memory

: 512 MB, 1 GB, 2GB, 4 GB

Jumlah pin

: 240 buah (120-pin di setiap sisi)

Voltase modul

: 1.8v

Jumlah notch

: 1 Notch (kaki RAM)

Posisi notch

: Terletak sedikit ke arah sisi tengah

3. RAM DDR 3

Nama memory Chip memori (IC) Tipe modul Tipe memory

: DDR 3 SDRAM : 90 nanometer : DIMM (Dual In-Line Memory Module) : PC6400, PC8500, PC10600, PC12800, PC14400, PC16000

Speed memory 2000 MHz

: 800 MHz, 1066 MHz, 1333 MHz, 1600 MHz, 1800 MHz,

Bus speed memory 1000 MHz

: 400 MHz, 533 MHz, 667 MHz, 800 MHz, 900 MHz,

Kapasitas memory

: 1 GB, 2GB, 4 GB

Jumlah pin

: 240 buah (120-pin di setiap sisi)

Voltase modul

: 1.5v

Jumlah notch

: 1 Notch (kaki RAM)

Posisi notch

: Terletak sedikit ke arah sisi kiri

Dan berikut adalah letak posisi Notch ( Kaki RAM )

Power Supply PENGERTIAN, CARA KERJA, FUNGSI DAN JENIS-JENIS POWER SUPPLY

I. PENGERTIAN POWER SUPPLY Power Supply adalah perangkat keras yang berfungsi untuk menyuplai tegangan langsung kekomponen dalam casing yang membutuhkan tegangan, misalnya motherboard, hardisk, kipas, dll. Input power supply berupa arus bolak-balik (AC) sehingga power supply harus mengubah tegangan AC menjadi DC (arus searah), karena hardware komputer hanya dapat beroperasi dengan arus DC. Power supplyberupa kotak yang umumnya diletakan dibagian belakang atas casing. _______________________________________________________________ II. CARA KERJA POWER SUPPLY Ketika kita menekan tombol power pada casing, yang terjadi adalah langkah berikut.Power supply akan melakukan cek dan tes sebelum membiarkan sistem start. Jika tes telah sukses, power supply mengirim sinyal khusus pada motherboard, yang disebut power good _______________________________________________________________ III. FUNGSI POWER SUPPLY 1. Fungsi Power Supply Pada Komputer. Fungsi Power Supply pada komputer adalah sebagai perangkat keras yang memberikan atau menyuplai arus listrik yang sebelumnya diubah dari bentuk arus listrik yang berlawanan atau AC, menjadi arus listrik yang searah atau biasa disebut sebagai arus DC. Power supply menyuplai arus listrik DC yang dibutuhkan oleh perangkat keras di dalam komputer beberapa contoh hardware yang membutuhkan arus listrik DC adalah harddisk, fan, motherboard dan lain-lain. Power supply juga memiliki kenektor kabel yang masing-masing konektor kabel tersebut memiliki fungsi yang berbeda-beda yang sangat dibutuhkan oleh komputer pada saat ini. Sehingga dapat disimpulkan bahwa power supply merupakan perangkat keras yang sangat penting dalam mengoperasikan suatu komputer. 2. Fungsi Power Supply berdasarkan beberapa jenis konektor Power supply memiliki banyak konektor. Dan masing-masing dari konektor memiliki fungsi yang berbeda. Walaupun sebagian kabel memiliki tegangan listrik yang sama, tetapi setiap konektor sudah dikelompokkan berdasarkan fungsinya. Untuk pengenalan, disini ada beberapa tipe konektor dan fungsinya pada komputer yaitu: a. ATX power connector (20pin + 4pin) :

ATX 20/24 pin konektor digunakan untuk menghubungkan power supply unit (PSU) ke motherboard. Versi lama dari ATX motherboard masih menggunakan ATX 20 pin konektor, jika kita menggunakan motherboard yang terbaru sudah membutuhkan ATX 24 pin konektor. Konetktor ini terdiri dari 2 bagian. Bagian pertama berjumlah 20 pin dan bagian kedua 4 pin. Jika kita menggunakan motherboard yang baru maka gabungkan antara 20 + 4 pin konektornya. b. AT power connector (12 pin) :

Konektor ini digunakan untuk motherboard kelas Pentium II kebawah. Konektor yang memiliki 12 kabel ini dikelompokkan terpisah menjadi 2 bagian. Bagian pertama disebut Konektor P8 dan bagian kedua disebut P9. Masing-masing konektor memiliki 6 kabel. Untuk menghindari kesalahan dalam pemasangan, kita cukup mempertemukan konektor yang memiliki kabel hitam di tengah-tengah. c. Molex connector :

Konektor ini digunakan sumber tenaga bagi harddisk dan cd drive. Kadang sebagian produsen juga membuat fan / kipas pendingin, lampu-lampu dan asesoris lainnya

menggunakan konektor ini. Konektor ini memiliki 4 kabel yang berbeda warna, yaitu Merah, Hitan dan Kuning. Setiap warna memiliki sumber tegangan yang berbeda-beda pula. d. Berg connector :

Merupakan konektor ukuran mini dari Molek. Konektor ini khusus digunakan untuk Floppy Drive atau pun external audio card. Warna yang digunakan sama dengan molek konektor, yaitu Warna Kuning (+12V), Merah (+5V) dan Hitam (0V atau Ground). Karena penggunaan konektor ini jarang sekali, makanya pada setiap PSU hanya berjumlah 1 atau 2 paling banyak. e. ATX 12V (Intel) 4 pin connector :

Konektor ini kebanyakan dipakai oleh para pengguna yang menggunakan Processor buatan Intel. Fungsi dari konektor ini adalah sebagai penyedia tenaga tambahan sebesar 12 V untuk Pentium 4 U. Jadi pada Pentium 4 kebawah, konektor ini tidak perlu digunakan. Sekarang sebagian AMD motherboard juga sudah menggunakan konektor ATX 12V ini.

f. pin PCI-E connector :

Konektor yang satu ini memang jarang ditemukan untuk semua PC. Biasanya orang yang menggunakan PSU ini adalah orang yang bekerja di bidang Multimedia khususnya Video. Karena konektor ini hanya digunakan sebagai penambah daya untuk video card yang menggunakan slot PCI Express. Jika kita menggunakan Videoa Card jenis ini, tentu saja kita harus memiliki PSU yang mendukung untuk konektor ini. g. SATA Power connector : REPORT THIS AD

Konektor ini merupakan jenis terbaru yang biasa digunakan untuk power pada Hard Disk SATA (serial ATA). Konektor ini disambungkan melalui Molek konektor (extended).

3. Fungsi Power Supply Berdasarkan Management Kabelnya Power Supply juga dibedakan berdasarkan management pemasangan kabelnya. yaitu power supply non-modular dan power supply modular. Secara populasi, power supply non-modular lebih banyak di jual di pasaran karena memang segmen-nya untuk kalangan kantong pas-pas-an. Yang membedakan adalah management pemasangan kabelnya. Untuk lebih jelaskan lihat gambar perbedaannya berikut.

Gambar power Supply non modular

Gambar diatas contoh power supply non-modular. Terlihat kabel dijadikan satu bundle dan keluar dari 1 lubang serta tidak bisa dilepas pasang, jadi jika ada kabel yg tidak digunakan maka kabel itu tetap menjuntai, dari kerapian agak menganggu dan tentunya juga mempengaruhi sirkulasi udara di casing.

Gambar power Supply modular Sedangkan 2 gambar diatas adalah contoh power supply modular, tiap kabel bisa dilepas pasang sesuai kebutuhan. Dengan demikian, managament kabel akan lebih mudah, otomatis kualitas sirkulasi di casing komputer juga ikut terbantu. Kekuranganya dari segi harga, pasti lebih mahal ketimbang yang non-modular. ________________________________________________________________ IV. JENIS-JENIS POWER SUPPLY

Jenis-Jenis Power Supply yang terdapat pada kebanyakan komputer sekarang ini terbagi menjadi dua jenis. Kedua jenis power supply tersebut adalah Power Supply AT dan Power Supply ATX. Dari kedua jenis power supply tersebut memiliki beberapa perbedaan dan fungsinya. 1. Power Supply AT

Power Supply AT merupakan jenis power supply yang tergolong lawas. Pada masa kejayaannya, power supply jenis ini banyak digunakan oleh komputer Pentium II dan juga Pentium III. Meskipun kini sangat jarang ditemui, namun Power Supply AT sesungguhnya memiliki berbagai kelebihan. Power supply jenis ini memiliki kabel power yang terhubung ke motherboard yang terbagi menjadi dua, yaitu konektor P8 dan P9. Resiko kesalahan pemasangan dengan menggunakan power supply jenis ini pun sangat sedikit, mengingat untuk pemasangannya dibutuhkan ketelitian tinggi. Kesalahan yang biasa terjadi saat pemasangan power supply adalah terbalik mengingat terdapat dua konektor penghubung. Untuk pemasangan yang benar anda harus memperhatikan kabel power warna hitam pada masing-masing konektor. Pasangkan tepat pada tengah-tegah sambungan untuk menghindari konsleting. Untuk mematikan Power Supply AT, anda harus menekan tombol power secara langsung mengingat power supply jenis ini terhubung secara langsung ke chasing computer.

2. Power Supply ATX.

Power supply jenis ini memiliki tampilan yang lebih simpel dibandingkan power supply sebelumnya. Untuk jenis power supply satu ini kabel konektor dengan motherboard sudah menjadi satu dengan jumlah total 20 PIN. Oleh karena itu, Power Supply ATX sering juga disebut dengan ATX 20 PIN. Untuk pemasangannya sendiri, power supply jenis ini tergolong sangat mudah. Hal tersebut mengingat jika terjadi kesalahan dalam pemasangan maka port pada motherboard

dengan konektor tidak akan menyatu. Hindari pemaksaan saat pemasangan karena dapat menebabkan kerusakan baik pada port maupun pada konektor. Kelebihan dari Power Supply ATX dibandingkan dengan AT adalah pada tombol powernya. Untuk ATX 20 PIN sendiri sudah dilengkapi dengan auto shutdown yang berfungsi mematikan power supply ketika computer dimatikan. Sehingga kita tidak perlu susah payah untuk menekan tombol power seperti pada Power Supply AT. Dari jenisjeins power supply diatas, Power Supply ATX menjadi primadona untuk power supply saat ini. Hal tersebut terbukti dari banyaknya pengguna komputer yang memilih untuk menggunakan power supply yang satu ini.

TUGAS KLIPING BAB II TEKNOLOGI INFORMATIKA

DISUSUN OLEH : ZAHWA OKTARINI HUMAYROH KELAS : VIII A

SMP NEGERI 1 BAKAUHENI TAHUN 2019
