Fungsi Valve dan Jenis-Jenisnya

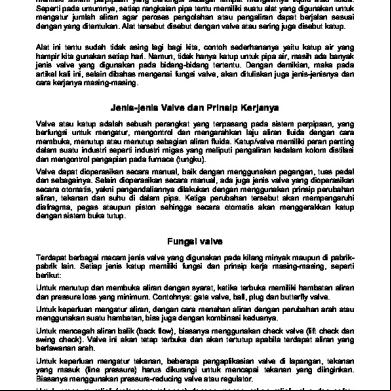

Pengetahuan mengenai fungsi valve dan jenis-jenisnya perlu untuk dipahami karena dalam suatu industri terutama yang bergerak dalam pengolahan liquid seperti kilang minyak pasti memiliki sistem perpipaan yang berfungsi sebagai tempat mengalirnya liquid atau fluida. Seperti pada umumnya, setiap rangkaian pipa tentu memiliki suatu alat yang digunakan untuk mengatur jumlah aliran agar peroses pengolahan atau pengaliran dapat berjalan sesuai dengan yang ditentukan. Alat tersebut disebut dengan valve atau sering juga disebut katup.

Alat ini tentu sudah tidak asing lagi bagi kita, contoh sederhananya yaitu katup air yang hampir kita gunakan setiap hari. Namun, tidak hanya katup untuk pipa air, masih ada banyak jenis valve yang digunakan pada bidang-bidang tertentu. Dengan demikian, maka pada artikel kali ini, selain dibahas mengenai fungsi valve, akan dituliskan juga jenis-jenisnya dan cara kerjanya masing-masing. Jenis-jenis Valve dan Prinsip Kerjanya

Valve atau katup adalah sebuah perangkat yang terpasang pada sistem perpipaan, yang berfungsi untuk mengatur, mengontrol dan mengarahkan laju aliran fluida dengan cara membuka, menutup atau menutup sebagian aliran fluida. Katup/valve memiliki peran penting dalam suatu industri seperti industri migas yang meliputi pengaliran kedalam kolom distilasi dan mengontrol pengapian pada furnace (tungku).

Valve dapat dioperasikan secara manual, baik dengan menggunakan pegangan, tuas pedal dan sebagainya. Selain dioperasikan secara manual, ada juga jenis valve yang dioperasikan secara otomatis, yakni pengendaliannya dilakukan dengan menggunakan prinsip perubahan aliran, tekanan dan suhu di dalam pipa. Ketiga perubahan tersebut akan mempengaruhi diafragma, pegas ataupun piston sehingga secara otomatis akan menggerakkan katup dengan sistem buka tutup.

Fungsi valve Terdapat berbagai macam jenis valve yang digunakan pada kilang minyak maupun di pabrikpabrik lain. Setiap jenis katup memiliki fungsi dan prinsip kerja masing-masing, seperti berikut:

1.

Untuk menutup dan membuka aliran dengan syarat, ketika terbuka memiliki

hambatan aliran dan pressure loss yang minimum. Contohnya: gate valve, ball, plug dan butterfly valve. 2.

Untuk keperluan mengatur aliran, dengan cara menahan aliran dengan

perubahan arah atau menggunakan suatu hambatan, bisa juga dengan kombinasi keduanya. 3.

Untuk mencegah aliran balik (back flow), biasanya menggunakan check valve

(lift check dan swing check). Valve ini akan tetap terbuka dan akan tertutup apabila terdapat aliran yang berlawanan arah. 4.

Untuk keperluan mengatur tekanan, beberapa pengaplikasian valve di lapangan,

tekanan yang masuk (line pressure) harus dikurangi untuk mencapai tekanan yang diinginkan. Biasanya menggunakan pressure-reducing valve atau regulator. 5.

Untuk pressure relief (pelepasan tekanan) dengan menggunakan relief valve dan

safety valve. Relief valve digunakan untuk mengatasi bila adanya tekanan yang berlebihan yang dapat mengganggu proses pengaliran atau bahkan kegagalan proses pengaliran. Sedangkan safety valve mengunakan per (spring loaded), valve ini akan membuka jika tekanan melebihi batas yang sudah ditentukan.

Jenis-Jenis Valve Berikut berbagai macam jenis valve dengan dengan karakteristik dan cara kerjanya masingmasing:

1.

Gate Valve

Jenis ini didesain untuk membuka dan menutup aliran dengan cara tertutup rapat dan terbuka penuh. Karena sistem kerjanya hanya membuka dan menutup, maka valve ini tidak cocok untuk mengatur debit aliran karena kurang akurat dalam hal mengontrol volume aliran di dalam pipa. 2.

Plug Valve

Memiliki fungsi yang sama dengan gate valve yaitu dengan menutup atau membuka aliran secara keseluruhan. Namun, beberapa pengaplikasian jenis valve ini hanya digunakan untuk mengontrol aliran gas, seperti transportasi gas melalui pipa.

3.

Ball Valve

Jenis ini dapat dioperasikan pada fluida bertemperatur -450°F hingga -500°F. Ball valve merupakan tipe quick opening valve yang hanya memerlukan 1/4 putaran dari posisi tertutup penuh ke terbuka penuh. 4.

Globe valve

Aliran dalam valve berubah arah sehingga menghasilkan friksi yang cukup besar meskipun dalam keadaan terbuka lebar. Jenis valve ini cukup penting bila digunakan untuk penutupan yang rapat terutama pada aliran gas.

5.

Needle Valve

Pada dasarnya, jenis ini digunakan pada instrument, gage dan meter line service. Valve ini dapat digunakan untuk keperluan proses throttling karena sangat akurat, serta dapat juga digunakan pada tekanan tinggi dan temperatur tinggi. 6.

Diaphragm Valve

Valve ini memiliki kelebihan yaitu memiliki aliran yang tenang dan fluida akan mengalir tanpa hambatan, jenis ini sangat baik untuk flow control dan penutupan aliran yang sangat rapat walaupun di dalam jalur pipa terkandung suspended solid. Diaphragm

valve cocok digunakan untuk fluida yang korosif, viscous material, fibrous materials, sludges, solids in suspension, gas dan udara bertekanan.

7.

Butterfly Valve

Merupakan jenis valve dengan desain sederhana dan umumnya hanya digunakan untuk aliran bertekanan rendah. Desainnya yang sangat sederhana tersebut, sehingga dalam mengontrol aliran, untuk membuka penuh dan menutup penuh hanya diperlukan 1/4 putaran.

8.

Check valve

Jenis ini didesain untuk mencegah terjadinya aliran balik di dalam pipa. Check valve terdiri dari beberapa jenis, seperti lift check, swing check dan ball check. Untuk lebih jelasnya, silahkan Anda baca pada artikel sebelumnya yang berjudul: Jenis-jenis Check Valve.

9.

Pressure Relief Device

Jenis ini digolongkan sebagai safety valve, digunakan untuk mencegah terjadinya tekanan berlebihan pada sistem proses piping dan mencegah terjadinya kerusakan peralatan. Ada dua jenis safety valve, yaitu relief valve dan pop valve, kedua jenis ini dapat membuka secara cepat. Relief valve digunakan untuk membebaskan tekanan yang berlebih sedangkan pop valve digunakan untuk aliran bertekanan tinggi. Namun kedua jenis ini sebaiknya tidak digunakan bila fluida bersifat korosif, melibatkan backpressure, melibatkan pressure control atau by valve.

10.

Pressure Reducing Valve

Fungsi utama dari jenis ini adalah untuk menjaga agar tekanan dalam sistem perpipaan selalu konstan, cara kerjanya yakni dengan menurunkan tekanan dari sumber yang memiliki tekanan lebih tinggi. 11.

Traps Valve

Fungsi dari trap valve adalah untuk membuang kondensat yang berasal dari perpipaan steam (uap) tanpa adanya steam yang ikut terbuang. Trap valve terdiri dari tiga jenis, yaitu float trap, bucket trap dan inverted bucket trap. Ukuran trap disesuaikan dengan kapasitas discharge aktual atau effective valve area bukan berdasarkan dengan ukuran inlet dan outlet pada sambungan pipa.

Prinsip perencanaan dan penggunaan terbaik dari tipe Valve untuk shut-off service adalah: 1. Gate Valve, digunakan untuk membuka penuh atau menutup penuh. 2. Plug Valve, untuk Shut-Off rapat, membuka penuh atau menutup. 3. Ball Valve, bagian aliran tidak menghalangi, digunakan untuk viskositas

fluida dan slurry. 4. Butterfly Valve, kegunaan utama untuk On-off dan menservice katup

pemadam (throttling valve) untuk aliran besar gas dan cairan pada tekanan rendah. Fungsi Valve akan dikategori atas 4 kelas : 1. Mematikan dan menyalakan 1. Gate Valve 2. Plug Valve 3. Ball Valve 2. Sebagai throttling 1. Globe Valve 2. Butterfly Valve 3. Diaphragm Valve 4. Pinch Valve 3. Pencegah arus balik yaitu Check Valve 1. Serbaneka 2. Control Valve 3. Selenoid Valve

Valve dan konstruksi kadang-kadang diikat untuk memastikan ukuran Valve untuk air, minyak, gas, udara dll. Biasanya ada 4 macam ukuran yang terbuat dan kuningan dan perunggu untuk ukuran kecil dan untuk ukuran besar digunakan besi dan baja. 1. Gate Velve

Dalam kategori On-Off, Gate Valve jauh lebih dari persentase yang diperhitungkan dalam suatu operasi. Meskipun ditemukanValve ini mempunyai batasan, Gate Valve tidak dapat mengontrol diri sendiri karena terjadinya disproporsionasi presentase perputaran aliran yang terjadi di dekat shut-offdalam kecepatan tinggi atau tidak pada posisi pemutaran karena Gate Valve berfungsi untuk menutup dan membuka. Pada saat dalam keadaan benar-benar terbuka pada pemutaran maka akan terlihat pada ‘wire drowing‘ dan erosi yang pada dasarnya terdapat pada shut-off. Pada saat terbuka, banyakGate Valve yang lurus sekitar aliran dalam suatu ukuran yang mempunyai diameter esensial yang disesuaikan dengan pipa dan banyak variasi dasarnya. Gate Valve pada umumnya menghasilkan sedikit tekanan luar dalam sistem aliran air cair dibandingkan dengan Valve lain. 2. Plug Valve

Komponen dasar Plug Valve adalah body, plug atau sumbat dan cover atau penutup. Dalam posisi terbuka, lobang padaValve menghubungkan jalan masuk dan keluar akhir Valvemenyediakan aliran berupa line lurus. Yang penting dari Plug Valve, adalah kemudahannya dan pola dasarnya kaku untuk semua tetapi sedikit jarang dijumpai fluida.Plug Valve juga mempunyai koefisian pergeseran yang rendah dan oleh karena itu cenderung berminyak sedikit. 3. Ball Valve

Mekanisme Pengatur Arus. Walaupun Ball Valve telah tersedia beberapa dekade yang lalu, valve ini banyak ditemukan dan digunakan luas dalam industri kimia sejak beberapa dekade lalu. Ball Valve pada dasarnya adalah adaptasi dari Plug Valve. Sebagai pengganti sumbat, Ball Valve memiliki bola dengan lubang melalui satu paras menghubungkan pintu masuk dan

keluar dan bodi. Pada posisi terbuka, sambil memutar bola 90˚ berakibat tertutup. Sealing Methods (Metode Jaminan) Dalam jaminan untuk mencegah kebocoran dari luar, Ball Valvemempekerjakan jaminan tangki dari cincin ke packingkonvensional. Jaminan pada penyambungan akhir akan mengikuti spesifikasi pipa saluran dan identik dengan jaminan yang digunakan untuk penggabungan pipa lain dan pengepasan. Ball Valve menawarkan operasi putar OnOff yang cepat, mudah dipertahankan, tidak memerlukan pelumas, dan menyediakan jaminan terkait dengan hubungan keharusan.Valve-valve ini terbatas dalam penggunaan karena sifat kedudukan dan bahan jaminan yang tahan terhadap tekanan dan suhu. Meskipun pelumas tidak penting, beberapa Ball Valve merancang penggabungan pelumas pintu sisi dan pelumas daerah luar. Dimana penutup rapat penting, dan periode penahanan Valve tidak dimungkinkan, sifat pelumas akan menjamin kemampuan untuk menghasilkan jaminan pada kondisi mendadak. 4. Globe Valve

Teknik menggerakkan elemen pengontrol fluida dari Globe Valve sama pentingnya dengan yang ada dalam keluarga Gate Valve. Sealing Methods (Metode Jaminan) Operasi Globe Valve dengan tangan terdiri dari disk atau sumbat yang sepasang dengan lingkaran kedudukan metalik.Disc (cakram) mungkin semuanya logam atau mungkin mempunyai sisipan elastis. Jaminan elastis melibatkan penekanan permukaan logam yang biasanya permukaan karet atau plastik. Tipe jaminan ini menyediakan penutup lebih erat dan khusunya diinginkan untuk fluida-fluida yang terdiri dari partikel zat padat ketika partikel terkurung diantara permukaan jaminan, partikel itu diturunkan kepermukaan lembut dan dengan demikian tidak mungkin mengganggu jaminan. Jaminan yang elastis tidak cocok untuk logam. Disc (cakram) logam mempunyai kedudukan permukaan yang runcing atau berbentuk bola dengan garis hubung kedudukan berbentuk kerucut. Kedudukan mungkin penting untuk menjadi lengkap dengan badan Valve atau mungkin digantikan atau jika tidak, diperbaharui.

5. Butterfly Valve

Tekanan rendah yang ada pada Butterfly Valve sering dilapisi karet atau bahan lain, bodi Butterfly Valve dalam ukuran kecil secara langsung dipaksa keluar ke pipa saluran yang berhubungan. Dalam ukuran yang lebih besar, valve dirancang untul instalasi antara pasangan pipa yang ujungnya lebih menonjol dan diklasifikasikan dalam tipe lug atau tipe wafer, dimana bodi Valve Wafer digunakan baut merintangi badan. Butterfly Valve baik untuk On-Off dan menyebabkan kerugian pergeseran yang rendah. Mereka khususnya cocok untuk aliran gas yang besar atau cairan dengan tekanan yang relatif rendah.

Pemeliharaan Untuk menjaga agar Valve dapat dipakai dalam jangka waktu yang lama, maka perlu dilakukan pemeliharaan dan perawatan. Untuk bahan material: 1. Kuningan

Valve dengan jenis bahan ini tidak boleh digunakan untuk temperatur diatas 450˚F, apabila digunakan pada temperatur yang melebihi dari yang tersebut diatas maka Valve tersebut akan mengalami kerusakan. 2. Besi Valve dengan bahan jenis ini juga tidak boleh digunakan untuk temperatur yang lebih besar dari 450˚F. 3. Stainless Steel (besi putih)

Valve dengan jenis bahan ini digunakan untuk temperatur rendah dan aliran korosif Valve ini tidak boleh digunakan dalam temperatur yang tinggi. 4. Steel (Baja)

Valve jenis ini digunakan untuk temperatur yang tinggi dan tekanan yang tinggi (mempunyai kelebihan dibanding dengan jenis bahan yang lain dalam hal

penggunaan temperatur). Bahan meteria tersebut diatas, agar Valve dapat berfungsi dengan baik maka harus disesuaikan dengan temperatur. Pemeliharaan yang lain yang dilakukan terhadap Valve adalah dengan menggunakan minyak pelumas. Minyak pelumas sangat dibutuhkan dalam perawatan. Valve yaitu pada bagian screw. Dalam jangka waktu yang telah ditentukan minyak pelumas ini perlu diberikan pada bagian-bagian screw. Hal ini ditujukan untuk memperlancar proses pemutaran pada Valve.

Kesimpulan 1. Valve adalah satu alat transportasi pada industri kimia yang digunakan

untuk menutup atau mengatur aliran fluida. 2. Secara garis besar Valve terdiri dari 2:

Gate Valve dan Globe Valve. a. Gate Valve digunakan untuk pipa yang ukurannya lebih besar dari 2″ . b. Globe Valve digunakan untuk pipa yang ukurannya lebih kecil dari 2″ . 3. Valve dalam penggunaannya disesuaikan dengan karakter sifat fisik dan

kimia dari fluida yang digunakan 4. Dalam proses Valve digunakan bahan pembungkus yang disesuaikan

dengan kegunaan dan temperatur. 5. Hal yang paling penting dalam penggunaan Valve adalah pemilihan bahan

material yang sesuai dengan perencanaan.
