CABLE SUBMARINO I.

INTRODUCION En general se denomina cable submarino al constituido por conductores de cobre o fibras ópticas, instalado sobre el lecho marino y destinado fundamentalmente a servicios de telecomunicación. No obstante, también existen cables submarinos destinados al transporte de energía eléctrica, aunque en este caso las distancias cubiertas suelen ser relativamente pequeñas. En lo relativo al servicio de telecomunicación los primeros cables, destinados al servicio telegráfico, estaban formados por hilos de cobre recubiertos de un material aislante denominado gutapercha, sistema desarrollado, en 1847, por el alemán Werner von Siemens.

II.

ELEMENTOS DE UN SISTEMA DE CABLES SUBMARINOS (ESTACIONES, SECCIONES, REGISTROS, CAJAS DE EMPALME REPETIDORES, RAMIFICADORES, ETC.)

ESTACIONES REPETIDORAS Estas son las encargadas de la amplificación de la señal, ya que la misma se va haciendo cada vez más tenue a medida que va recorriendo distancias mayores. Su fuente de alimentación es a través de un tubo de cobre al interior del cable. Si la longitud de cables a instalar es menor a 400 km, es posible transmitir la señal óptica a través de un par de fibra óptica, sin utilizar procesadores de señales intermedios. Cuando la distancia supera los 400 km, las señales se dispersan y atenúan, motivo por el cual se hace necesario utilizar repetidores. La existencia de repetidores o no, es un punto fundamental a tener en cuenta al momento del diseño del sistema de cables submarinos. Los repetidores son aparatos que tienen entre 100 y 200 cm de largo,. 30 y 50 cm de diámetro, con un peso de 300 a 500 kg. La vida útil aproximada es de 25 años sin mantenimiento, instalados a una profundidad de 7.000 metros. Cada repetidor (para un cable de 4 pares de fibra) necesita 40 W de energía.

Las características específicas del repetidor, incluyendo la cantidad de pares de fibra que soporta y la forma en que realiza la amplificación, definen la flexibilidad de realizar “upgrades” en la capacidad de transmisión.

SECCIONES DE TIERRA Es el cable submarino que está en tierra y une el cable submarino con la estación terminal. REGISTROS DE PLAYA Es donde se unen el cable submarino con el cable de la tierra CAJAS DE EMPALME Su función es la de unir diferentes tipos de cables, según las exigencias del medio. Esto incluye tanto las conexiones eléctricas como las de protección. Como se explicó anteriormente, los cambios de tipo de cable se deben a que, al tratarse de profundidades diferentes, cambian las condiciones externas que pueden afectar su Funcionamiento RAMIFICADORES Son tubos Para hacer una bifurcación que lleve las señales a tierra. ESTACIÓN TERMINAL Es necesario tener una estación terminal que es la que controla las operaciones y en donde se encuentra el equipo alimentador. También hay que construir diferentes estaciones terrestre entre los lugares que se van a conectar, estás se llaman estaciones de amarre.

Fig. Estación de amarre

Fig.: dentro de la estación

III.

TIPOS DE CABLE SUBMARINO Por su contextura: Existen básicamente dos tipos principales de cables. Uno de ellos es el denominado cable ligero o liviano, que se usa en grandes profundidades - llegando incluso a los 7.000 metros, su protección es menor que la del cable armado dado que en los lugares donde es aplicado no recibe grandes daños por parte de agentes externos. El otro tipo de cable es el llamado cable armado. Este es utilizado para el cableado de poca Profundidad (aproximadamente hasta los 1.500 metros). El nivel de protección usado en este tipo de cable es de máxima seguridad pues, al estar en profundidades más bajas, se hallan expuestos a los agentes externos más dañinos para su integridad, como ser la pesca y las distintas especies marinos, principalmente los tiburones. Una ruta interoceánica puede estar construida con uno de los tipos de cable mencionados anteriormente, o por un mix de ellos. La elección depende del análisis de costos y del tipo de ruta interoceánica. Por su material: Existen tres tipos de cables submarinos: los de cobre, los de fibra óptica y aquellos que están diseñados con el fin de transmitir energía eléctrica. Estos últimos suelen ser más cortos, a diferencia de aquellos que están destinados a las telecomunicaciones, los cuales son de una enorme magnitud.

IV.

SERVICIOS Y CAPACIDADES los cables submarinos de fibra óptica han posibilitado la transmisión de señales digitales portadoras de voz, datos, televisión, etc. con velocidades de transmisión de hasta 2,5 Gbit/s, lo que equivale a más de 30 000 canales telefónicos de 64 kbit/s. Aunque los satélites de comunicaciones cubren una parte de la demanda de transmisión, especialmente para televisión e Internet, los cables submarinos de fibra óptica siguen siendo la base de la red mundial de telecomunicaciones.

V.

CABLES SUBMARINOS EN EL PERÚ (QUE OPERADORES EXISTEN EN EL PAÍS). (CAPACIDADES) 

CABLE SUBMARINO PANAMERICANO PANAM

El Proyecto del Cable Submarino “Panamericano” que empezó a operar en noviembre de 1998, consistió en el tendido de un cable submarino de fibra óptica que conecta a 11 puntos que son: Arica en Chile, Lurín en Perú, Punta Carnero en Ecuador, Colón y Panamá en Panamá, Barranquilla en Colombia, Punto Fijo en Venezuela, Baby Beach en Aruba, St.Croix y St.Thomas en las Islas Vírgenes en Estados Unidos. La longitud del cable es de aproximadamente 7.400 kilómetros con una configuración tipo anillo colapsado y utiliza la tecnología SDH (Jerarquía Digital Síncrona), con dos sistemas que brindan una capacidad inicial de 2.5 Gbps y final de 10 Gbps; además una vida útil aproximada de 25 años. Las empresas iniciadoras de este Cable Submarino fueron Telefónica Internacional, Telefónica del Perú, CTC Mundo, MCI, AT&T, Telintar, CANTV, ENTEL Chile, Telecom Colombia, Telecom Italia, Sprint, Setar y ANDINATEL S.A. y PACIFICTEL S.A.

A continuación se puede apreciar un gráfico con los 11 puntos de amarre de este cable en Sudamérica con su respectiva tabla donde figuran los segmentos del cable:

Figura: Mapa del Sistema de Cable Submarino Panamericano. Fuente: [OSIPTEL]

Tabla: Segmentos del Sistema de Cable Submarino Panamericano Fuente: [OSIPTEL]



CABLE SUBMARINO SAM-1

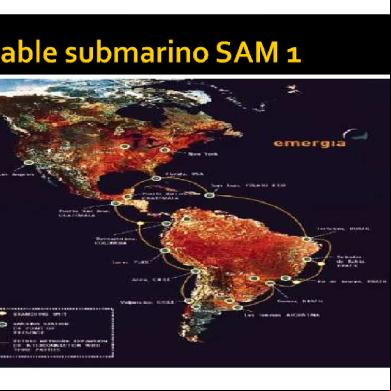

El cable submarino SAm-1 es un sistema de transmisión que conecta América del sur, América Central y Estados Unidos. Este sistema ha sufrido algunas variaciones como la extensión del cable en dos de sus tramos. El cable submarino SAm-1 originalmente tenía 16 segmentos de cable submarinos y 2 terrestres; dos Unidades de Potencia Conmutada de Ramificación (PSBUs, Power Switched Branching Units) instalados en Salvador y Rio de Janeiro (Brasil), además fueron instalados dos PSBUs (BU-3 y BU-4) más para futuro uso. Con una longitud aproximada de 23 000 Km en Sudamérica. Como parte de las extensiones en el Sam-1, uno de los PSBUs originales (BU-3) es usado para extender el segmento M en Ecuador, a través de un nuevo PSBU pasivo (BU-3A), el cual permite la conectividad de Punta Carnero (Ecuador) hasta Mancora (Perú). Además, un nuevo segmento fue instalado desde Puerto Rico hasta Colombia. Este segmento incluye un PSBU (BU-5) para lograr futura conectividad con la República Dominicana. A continuación se muestra en la figura el sistema total del Cable Submarino SAm-1 en la actualidad con todas sus extensiones.

Figura: Configuración del Sistema de Cable Submarino SAm-1 Fuente: [Tyco Telecommunications]

Y a continuación se muestra una tabla donde figuran los segmentos del SAm-1:

Tabla: Segmentos del Sistema de Cable Submarino Sam-1. Fuente: [Tyco Telecommunications] El cable submarino SAm-1, incluyendo los segmentos terrestres, fue configurado originalmente con una configuración tipo anillo autorestaurable (configuración MS-SPRINGs), con una capacidad de una longitud de onda en cada par de cuatro fibras operando a 10 Gbps. Logrando una capacidad final de 1.92 Tbps. 

CABLE SUBMARINO SAC

El sistema de red de Global Crossing en Sudamérica tiene una longitud aproximada de 16 000 Km; con una capacidad inicial en tasa de transferencia de 40 Gps (256 STM-1) y, con ampliaciones en su capacidad se tendrá una capacidad final de 1.28 Tbps. Presenta una configuración tipo anillo autorestaurable, donde el enlace presenta las estaciones terminales St Croix (Islas Vírgenes, USA), Fortaleza (Brasil), Río de Janeiro (Brasil), Santos (Brasil) y Las Toninas (Argentina) en la costa este sudamericana. Un enlace terrestre a través de la cordillera de Los Andes (TAC, Trans-Andean Crossing) que conecta Las Toninas (Brasil) y Valparaíso/Algarrobo (Chile); mientras que, en la costa oeste se tiene los enlaces que conecta las siguientes estaciones terminales: Valparaíso/Algarrobo (Chile), Lurín (Perú) y Buenaventura (Colombia). El sistema que presenta topología tipo anillo, se cierra al tener un enlace entre las estaciones terminales de Fort Amador (Panamá) y St. Croix (Islas Vírgenes, USA). A continuación se muestra el gráfico (Figura 2-9) de la red de cable submarino SAC, con los enlaces y las estaciones terminales (TLE).

Figura: Segmentos del Sistema de Cable Submarino SAC Fuente: [Alcatel Lucent Technologies]

Tabla: Segmentos del Sistema de Cable Submarino Panamericano Fuente: [Alcatel Lucent Technologies]

VI.

PRINCIPALES RUPTURAS EN EL PERÚ Y EL MUNDO 

VII.

El terremoto sufrido en Honduras causó la rotura de un tramo del cable de fibra óptica submarino de la empresa Telefónica en el océano Pacífico, que permite la comunicación de datos e Internet entre Perú y Norteamérica.

MAPAS DE DISTRIBUCIÓN DE CABLE SUBMARINO Acá tenemos los cables submarinos más importantes:

VIII.

CABLE PANAMERICANO, MAYA I, EMERGIA, PANAM, AMERICAS II, ATLANTIS, COLUMBUS, AMÉRICA I, AMÉRICA II) MAYA I Es un proyecto de tipo Consorcio que conecta a La Florida (EE.UU.) con Tolú (Colombia), pasando por Cancún (México), Puerto Cortés (Honduras), Gran Caymán (IslasCaymán), Puerto Limón (Costa Rica) y Colón (Panamá). El ICE firmó en julio de 1997 el Memorándum de Entendimiento (MOU), conjuntamente con otras 10 compañías de telecomunicaciones Internacionales (AT&T, MCI, SPRINT, Trescom, Telmex, Telecom, Hondutel, Cable & Wireless (Cayman Islands), Cable & Wireless (Panamá) y Telecom(Colombia), para así realizar la primera fase del proyecto (factibilidad, planificación y diseño del proyecto) El ICE adquirió en este cable una capacidad inicial de 150 sistemas de 2 Mbps, sin embargo, esta capacidad puede incrementarse fácilmente en el futuro cercano mediante una ampliación de la capacidad instalada del cable.Para conectarse desde San José al punto de aterrizaje en PuertoLimón, se construyó un enlace de fibra óptica, el cual consiste en un anillo autoprotegido

con una capacidad de 2.5 Gbps, lo cual permitirá ofrecer un al de una alta calidad y confiabilidad.

EMERGIA Es una red abierta y "seamless", que proporciona en gran ancho de banda a las principales ciudades de las América a través de un sistema de cable submarino interconectado por dos segmentos terrestres de fibra óptica. Se Interconecta con todos los sistemas de cable existentes en la región (PanAm, AmericasII, Atlantis II, Columbus III, etc.). Tendrá 25.000 km de longitud, con capacidad desde 40 Gbps a 1.92 Tbps.

COLUMBUS Mapa de cable submarino Columbus

AMÉRICA I y AMÉRICA II El Américas I y el Américas II se encargan de la comunicación con Norteamérica y Centroamèrica. El Américas I es el primer cable submarino de fibra óptica que se tendió en Venezuela en el año de 1994. Tiene una extensión de 1519 Km y capacidad de transmisión de 560 Mbps en dos pares de fibra. El Américas II tiene 9000 Km de extensión y cuatro pares de fibra de 2.5 Gbps. Su tecnología de transmisión es una de las más recientes y se basa en multiplexar la información por longitud de onda o WDM (wavelength division multiplexing).

IX.

ÚLTIMAS TENDENCIAS EN CABLE SUBMARINO Algunos cables utilizan tecnología PDH, sin embargo esta tecnología está en desusó. La misma fue reemplazada por la tecnología SDH, que incorporó el sistema de gestión, que permite controlar y validar performance, alarmas y calidad. El adelanto más importante en la tecnología de cables de fibra óptica es, sin duda, una tecnología compleja llamada multiplicación por división de onda (WDM). Los sistemas WDM dividen efectivamente un único haz de luz blanca que pasa por un cable de fibra óptica entre las longitudes de ondas ópticas componentes, y luego asigna diferentes canales de datos a cada "color" del espectro de frecuencias luminosas. Mediante la aplicación de modernos láseres de longitud de onda constante y estrecha, filtrado óptico de mucha precisión y conmutación, y sistemas de monitoreo controlados por software, los multiplexadores por división de onda pueden aumentar enormemente la anchura de banda de un cable de fibra óptica al asignar la capacidad total de la capacidad original de la fibra para transportar tráfico a cada longitud de onda. La multiplexición por división de onda densa (DWDM) es un mecanismo avanzado para aumentar todavía más el número total de longitudes de onda óptica separadas por fibra (tanto como 32 veces) con la tecnología actual.
